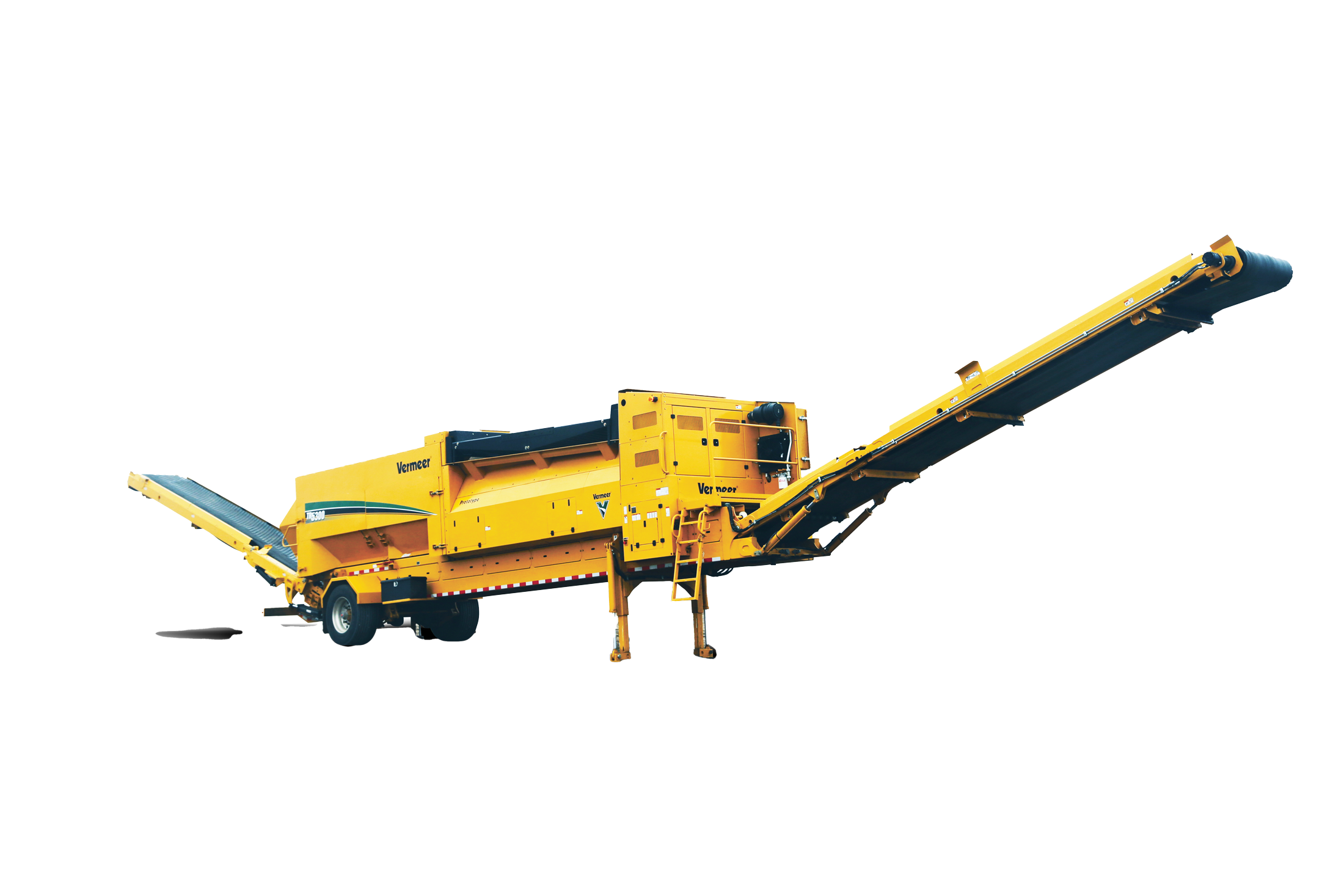

TR5300
El diseño compacto de la cribadora TR5300 le brinda al operador un mayor control a la vez que simplifica su mantenimiento. Dispone de una tolva grande de alimentación inferior que facilita la carga con una rampa. Sin duda, es un equipo ideal para operaciones donde se exige una alta productividad en un tamaño compacto.
Características
Acceso sencillo al tambor
Dispone de un conjunto de puertas dobles abisagradas en ambos lados de la máquina que expone la longitud total del tambor para efectuar el servicio y la retirada a nivel del suelo
Sistema de impulsión de cadenas hidráulico
El sistema hidráulico de impulsión de cadenas permite levantar el tambor del engranaje para efectuar su servicio, y poder cambiar las ruedas dentadas empernadas de forma rápida y así disminuir los costos de reparación.
Tolva grande de alimentación inferior

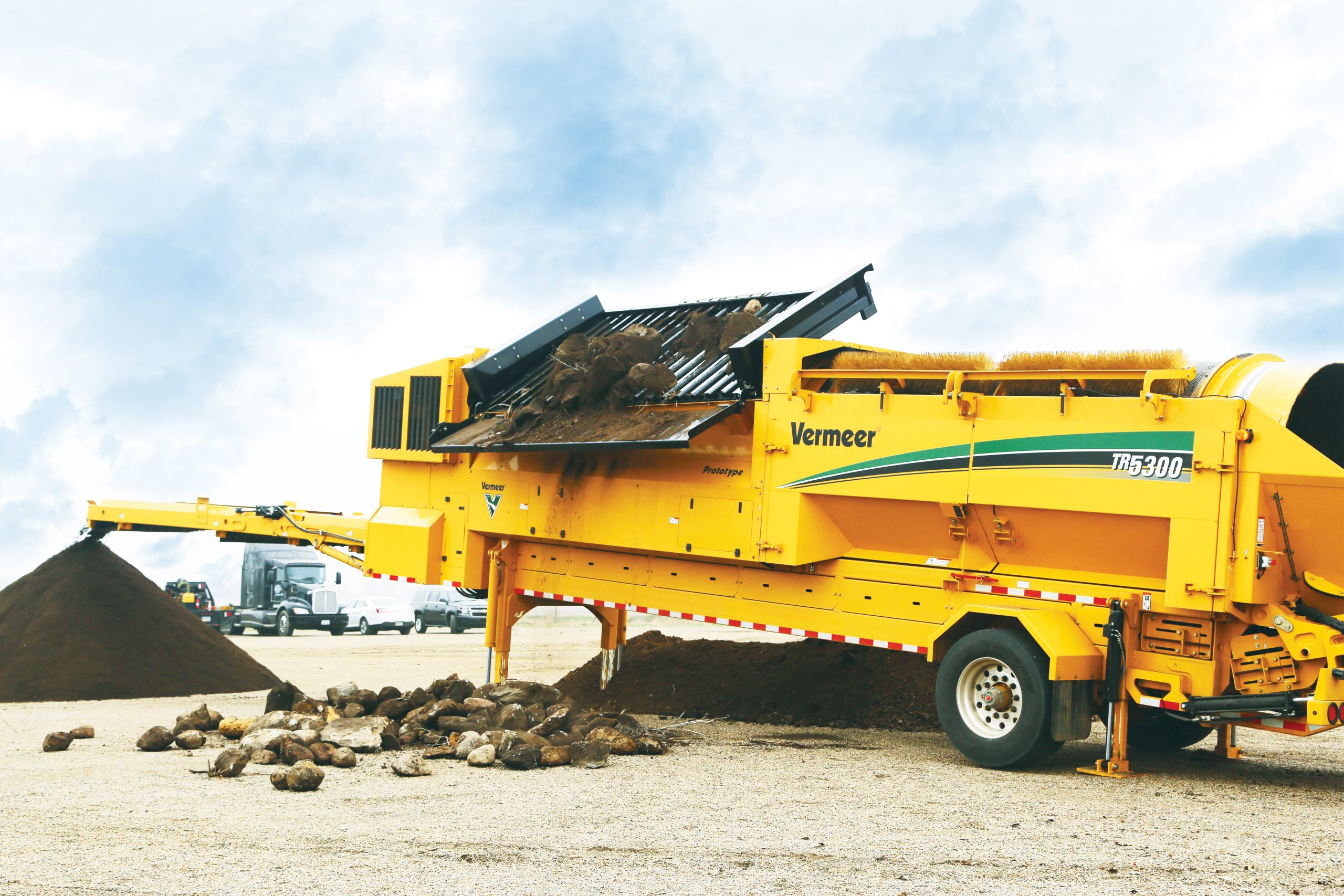

La TR5300 dispone de una tolva grande de alimentación inferior que facilita la carga con una rampa de carga, haciendo que la criba de tambor sea más móvil por la obra
Especificaciones
PESO Y DIMENSIONES GENERALES
Peso
14515 kg 32000 lbs
Altura de transporte
4.1 m 13.4 ft
Ancho de operación
286.5 cm 112.8 in
Ancho de transporte
249.9 cm 98.4 in
Altura de operación
4.6 m 15 ft 4.6 m
Peso del enganche
5261.7 kg 11600 lbs
Longitud de transporte
11.9 m 39 ft
Duración de la operación
27.4 m 89.9 ft
Capacidad
Aproximadamente 76.5 m³ por hora con rejillas de 12.7mm instaladas y material con una humedad menor que el 40% Aproximadamente 100 yd³ por hora con rejillas de 5" instaladas y material con una humedad menor que el 40%
ChasIS
Capacidad
9071.8 kg 20000 lbs
Eje/Suspensión
Ballesta individual Ballesta individual
Llantas - Opción uno
445/50R22.5 445/50R22.5
Descripción del bastidor
Tubo estructural de servicio pesado Tubo estructural de servicio pesado
SISTEMA HIDRÁULICO
Capacidad del tanque
208.2 L 55 gal
Motor - OpCion uno
Marca y modelo
Marca y modelo Deutz 74hp Marca y modelo Deutz 74hp
Valor nominal del motor
74hp 74hp
TOLVA Y BANDA TRANSPORTADORA ARTICULADA
Ancho de la base de la tolva
86.4 cm 34 in
Capacidad de la tolva
4.2 cu m 5.5 cu yd
Tambor de rejilla
Operación del tambor
0-117.0 L/min 0-30.9 gpm 0-30.9 gpm
Superficie del cojinete de empuje
7.4 cm 2.9 in
Velocidad del tambor
0-24 RPM 0-24 RPM
Paneles máximos de la rejilla
4 4
Diámetro del cojinete de empuje
10.2 cm 4 in
Diámetro del tambor
1.5 m 5 ft
Ajustabilidad del ángulo del tambor
7 grados 7 grados
Descripción del soporte del tambor
Cuatro rodillos de muñón de acero de 20,3 cm y 10,2 cm de ancho Cuatro rodillos de muñón de acero de 8 pulg y 4 pulg de ancho
Longitud del tambor
4.6 m 15 ft
Cepillos de rejillas
Soporte del conjunto de cepillo
Dos cojinetes de bolas sellados de 3,2 cm Dos cojinetes de bolas sellados de 1,25"
Material de las cerdas
Polietileno Polietileno
Diámetro de los cepillos
35.6 cm 14 in
BANDA TRANSPORTADORA DE FINOS
Ancho de la banda transportadora
91.4 cm 36 in
Operación de la banda transportadora
64.4 L/min 17 gpm
Cilindrada del motor de la banda transportadora
540.8 cu-cm 33 cu-in
Tipo de rodillo guía ahuecado
20 grados CEMA "B" con cojinetes permanentemente sellados 20 grados CEMA "B" con cojinetes permanentemente sellados
Longitud de la banda transportadora de finos
16.8 m 55 ft
Tipo de banda transportadora
100 kg, 2 telas, 4,8 mm x 1,6 mm, empalme R2, opción continua 220 lb, 2 telas, 3/16" x 1/16", empalme R2, opción continua
Altura de apilamiento de la banda transportadora
4.5m 15'
Bastidor de la banda transportadora de finos
Tubos de acero estructural de 5,1 x 20,3 cm Tubos de acero estructural de 2" x 8"
Tipo de polea de la cabeza
De caucho vulcanizado, 30,5 cm de diámetro, 96,5 cm de ancho De caucho vulcanizado, 12" de diámetro, 38" de ancho
Velocidad de la correa de finos
152.4 m/min 500 ft/min
Dimensiones de la polea de cola de autolimpieza
25,4 cm de diámetro, 96,5 cm de ancho con eje de 6,1 cm 10" de diámetro, 38" de ancho con eje de 2,4"
Ruedas guía de retorno de autolimpieza
Disco de caucho de 10,2 cm, cantidad 8 Disco de caucho de 4", cantidad 8
Cojinete de la polea de la cabeza
Chumacera de 6,2 cm Chumacera de 2 7/16"
BANDA TRANSPORTADORA DE GRUESOS - OPCIÓN 1
Velocidad variable máxima de la correa de gruesos
106.7 m/min 350 ft/min
Cojinete de la polea de la cabeza
Chumacera 6.2 cm Chumacera 2 7/16"
Longitud de la banda transportadora de gruesos
3.2 m 10.5 ft
Tipo de banda transportadora
100 kg, 2 telas, 4,8 mm x 1,6 mm , empalme R2, opción continua 220 lb, 2 telas, 3/16" x 1/16", empalme R2, opción continua
Tamaño de la banda transportadora
36 36
Dimensiones de la polea de cola de autolimpieza
25,4 cm de diámetro, 129.5 cm de ancho con eje de 6,1 cm 10" de diámetro, 51" de ancho con eje de 2,4"
Altura de apilamiento de la banda transportadora
1.8m 6'
Tipo de polea de la cabeza
De caucho vulcanizado, 30,5 cm de diámetro, 96,5 cm de ancho De caucho vulcanizado, 12" de diámetro, 38" de ancho
Material descargable

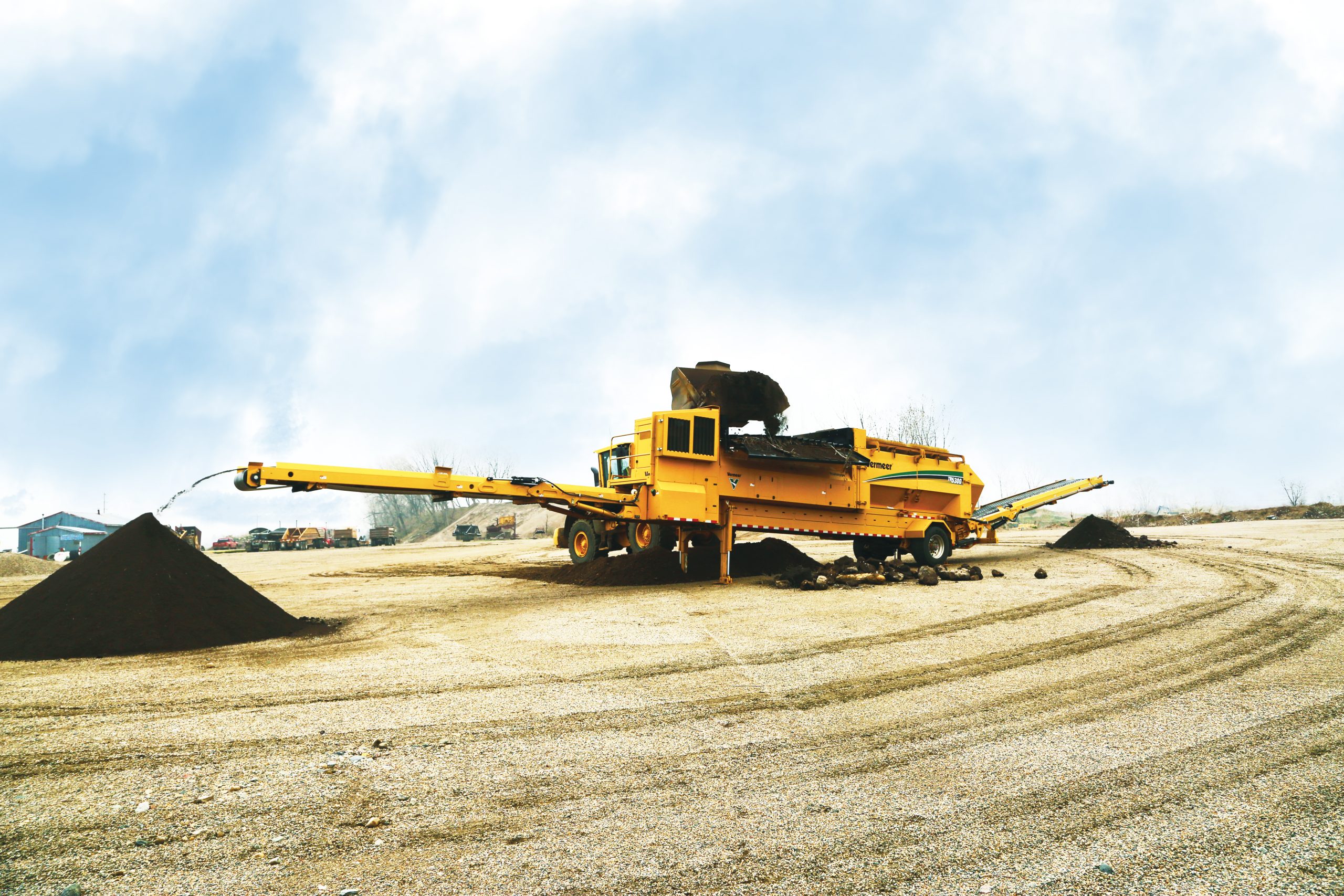

Nuestro equipo en acción
